天浩智能 | 氬弧焊接操作流程有哪些?
氬弧焊是使用惰性氣體氬氣作為保護(hù)氣體的一種氣電保護(hù)焊的焊接方法。
氬弧焊根據(jù)電極材料的不同可分為鎢極氬弧焊(不熔化極)和熔化極氬弧焊。根據(jù)其操作方法可分為手工、半自動和自動氬弧焊。根據(jù)電源又可以分為直流氬弧焊、交流氬弧焊和脈沖氬弧焊。
氬弧焊的操作手法:氬弧是一種左右手同時動作的操作,與我們平時生活中的左手畫圓右手畫方相同。
流程如下:
(1)送絲:分內(nèi)填絲和外填絲。
外填絲可以用于打底和填充,是用較大的電流,其焊絲頭在坡口正面,左手捏焊絲,不斷送進(jìn)熔池進(jìn)行焊接,其坡口間隙要求較小或沒有間隙。
其優(yōu)點(diǎn)因?yàn)殡娏鞔?、和間隙小,所以生產(chǎn)效率高,操作技能容易掌握。其缺點(diǎn)是用于打底的話因?yàn)椴僮髡呖床坏解g邊熔化和反面余高情況,所以容易產(chǎn)生未熔合和得不到理想的反面成形。
內(nèi)填絲只能用于打底焊,是用左手拇指、食指或中指配合送絲動作,小指和無名指夾住焊絲控制方向,其焊絲則緊貼坡口內(nèi)側(cè)鈍邊處,與鈍邊一起熔化進(jìn)行焊接,要求坡口間隙大于焊絲直徑,是板材的話可以將焊絲彎成弧形。
其優(yōu)點(diǎn)因?yàn)楹附z在坡口的反面,可以清晰地看清鈍邊和焊絲的熔化情況,眼睛的余光也可以看見反面余高的情況,所以焊縫熔合好好,反面余高和未熔合可得到很好的控制。缺點(diǎn)是操作難度大,要求焊工有較為熟練的操作技能,因?yàn)殚g隙大,因此焊接量有相應(yīng)增加,間隙較大所以電流偏低,工作效率比外填絲要慢。
(2)運(yùn)焊把,分為搖把和拖把。

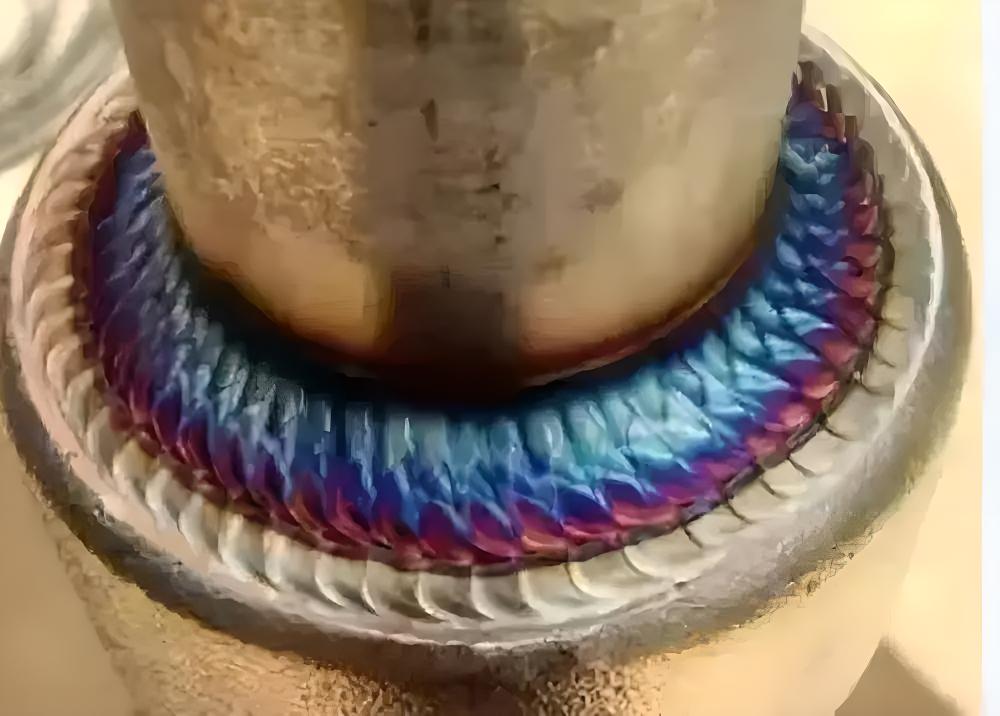

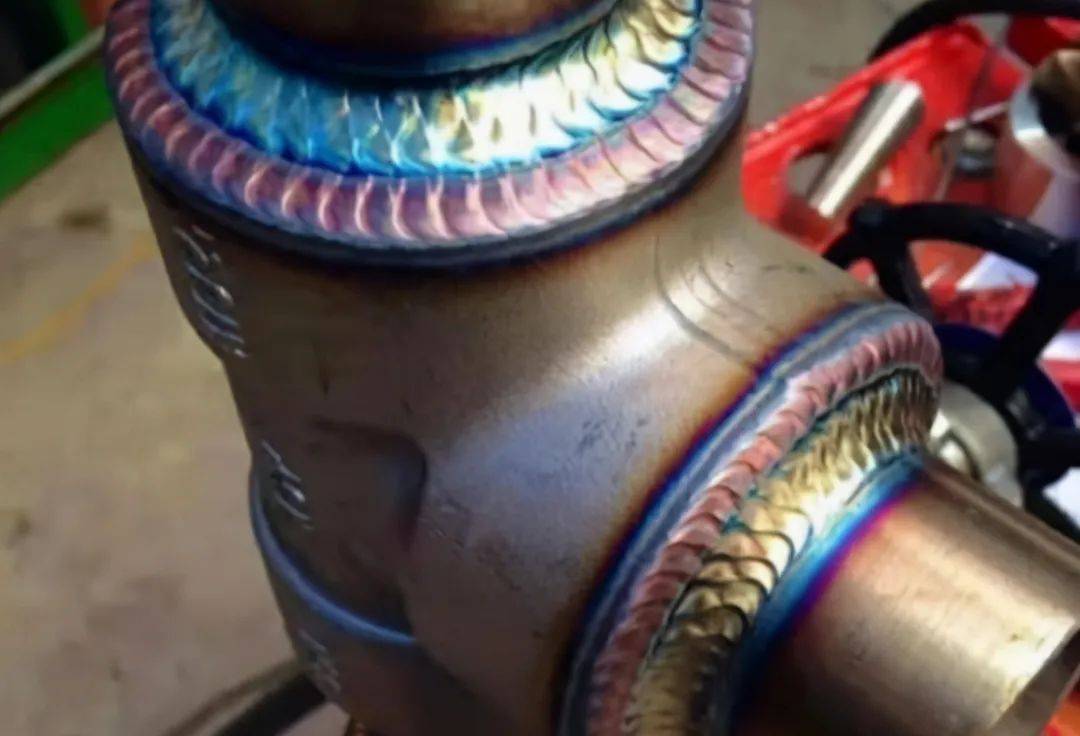

搖把是把焊嘴咀稍用力壓在焊縫上面,手臂大幅度搖動進(jìn)行焊接。其優(yōu)點(diǎn)因?yàn)楹缸靿涸诤缚p上,焊把在運(yùn)行過程非常穩(wěn)定,所以焊縫保護(hù)好,質(zhì)量好,外觀成形非常漂亮,產(chǎn)品合格率高,特別是焊仰焊非常方便,焊接不銹鋼時可以得到非常漂亮的外觀的顏色。其缺點(diǎn)是學(xué)起來很難,因手臂搖動幅度大,所以無法在有障礙處施焊。
拖把是焊嘴輕輕靠或不靠在焊縫上面,右手小指或無名指也是靠或不靠在工件上,手臂擺動小,拖著焊把進(jìn)行焊接。其優(yōu)點(diǎn)是容易學(xué)會,適應(yīng)性好,其缺點(diǎn)是成形和質(zhì)量沒搖把好,特別是仰焊沒搖把方便施焊,焊不銹鋼時很難得到理想的顏色和成形。
(3)引?。阂∫话悴捎靡∑鳎ǜ哳l振蕩器或高頻脈沖發(fā)生器),鎢極與焊件不接觸引燃電弧,沒有引弧器時采用接觸引?。ǘ嘤糜诠さ匕惭b,特別高空安裝),可用紫銅或石墨放在焊件坡口上引弧,但此法比較麻煩,使用較少,一般用焊絲輕輕一劃,使焊件和鎢極直接短路又快速斷開而引燃電弧。
(4)焊接:電弧引燃后要在焊件開始的地方預(yù)熱3—5秒,形成熔池后開始送絲。焊接時,焊絲焊槍角度要合適,焊絲送入要均勻。焊槍向前移動要平穩(wěn)、左右擺動是二邊稍慢,中間稍快。要密切注意熔池的變化,池熔池變大、焊縫變寬或出現(xiàn)下凹時,要加快焊速或重新調(diào)小焊接電流。當(dāng)熔池熔合不好和送絲有送不動的感覺時,要降低焊接速度或加大焊接電流,如果是打底焊目光的注意力應(yīng)集中在坡口的二側(cè)鈍邊處,眼角的余光在縫的反面,注意其余高的變化。
(5)收?。喝绻苯邮栈『苋菀桩a(chǎn)生縮孔,如果是有引弧器的焊槍要斷續(xù)收弧或調(diào)到適當(dāng)?shù)氖栈‰娏髀栈?,如是沒有引弧器焊機(jī)則緩將電弧引到坡口的一邊,不要產(chǎn)生收縮孔,如產(chǎn)生收縮孔要打磨干凈后方可施焊。
收弧如果是在接頭處時,應(yīng)先將待接頭處打磨成斜口,待接頭處充分熔化后再向前焊10—20mm再緩慢收弧,不可產(chǎn)生縮孔。在生產(chǎn)中經(jīng)??匆娊宇^不打磨成斜口,直接加長接頭處焊接時間進(jìn)行接頭,這是很不好的習(xí)慣,這樣接頭處容易產(chǎn)生內(nèi)凹、接頭未熔合和反面脫節(jié)影響成形美觀,如是高合金材料還很容易產(chǎn)生裂紋。
焊后檢查外觀合格,人走要關(guān)閉電源和氣。
